NovtiumDVR动态电压恢复器与三相负荷不平衡自动调节装置TLB特点、原理及优势介绍

2026-04-07

电力节能

动态电压恢复器DVR

NovtiumDVR采用电力电子技术，当系统电压突然暂降时，DVR能够实现对电压的快滤得节，同时消除电压三相不平衡，且具有幢节电压健差，保证输出电压无缝主爱达到版定道，保护负戴正常运行。

-特点

1.可靠性高，专为工业负载设计

多级保护，电路简洁，可靠性高，免维护。

2.系统效率高，响应速度快

效率高达99.2%;保护切换时间不大于2ms;单相、两相、三相跌落至0%均可治理

3.尤越的整流器性能，无谐波注入

采用第四代绝缘懂双极型晶体管(GBT)功率器件和多重保护技术保证设备的可靠性，先进的iGBT绿色整流技术，无谐波注入污染，提高电能利用率。

4.基于DSP的全数字控制技术，可靠性高

采用32位DSP(数字信号处理器)，使DVR可由先进的柔性的逻辑算法实现性能和可靠性。

5.先进的并联扩容功能，模块化设计

并联扩容功能在增加DVR系统容量的同时互为冗余备份，进一步提高了电源的可靠性。

6.配置图形TFT真彩显示器的多功能面板

DVR的多功能面板配有8时图形TFT显示器。通过图形显示和界面友好的菜单操作系统，用户容易浏览输入、输出、负载和运行参数。

7.免维护，运行成本低

储能器件可靠性高，无易损件，自耗极小，设计寿命20年。

8.无需冷却设备

自耗仅为0.8%，无需冷却强迫散热系统。

9.紧凑的结构设计，占地面积小

紧凑的结构设计极大的减小了对安装空间和地板承三的要求，使用户节省了空间和投资，占地面积是传统UPS的1/2~1/3。

-DVR工作原理

DV收率联在供电电源和受保护的负戴之间，它会持读监刘输入创电源电压，一旦发现供电电于健度部定电王水平，DV会遭1盯送京器系统产生一个合通的补偿电王主入乘统，保证输出侧(即选意侧)电于隐定，确保受保

护的负载不受电压变化的影响。

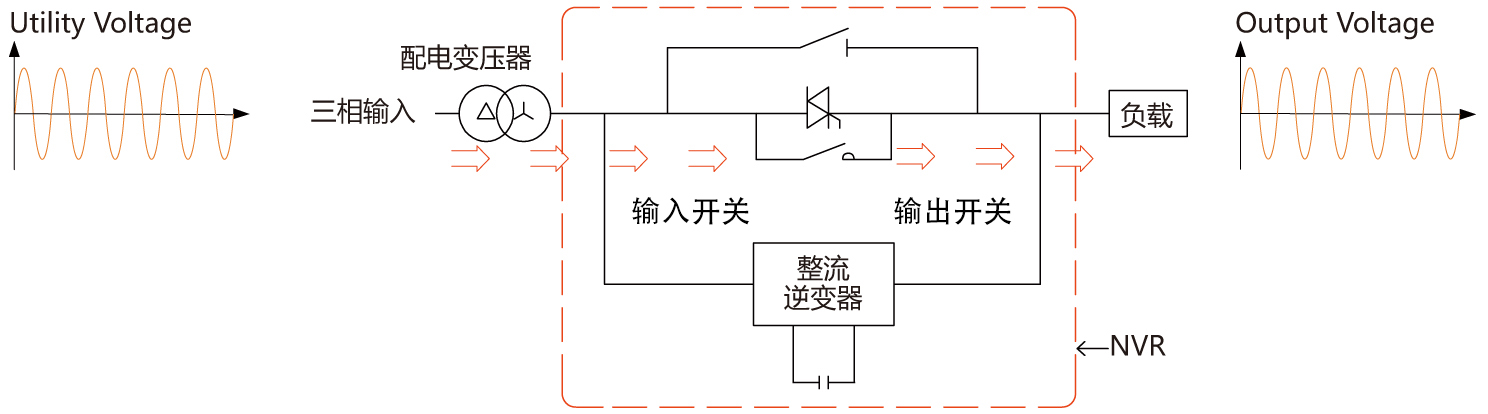

电网电压在限值内

电网为负载供电(在线模式)时，逆变器休眠，但保持与电网电压同步，以便在电网扰动时立即动作。

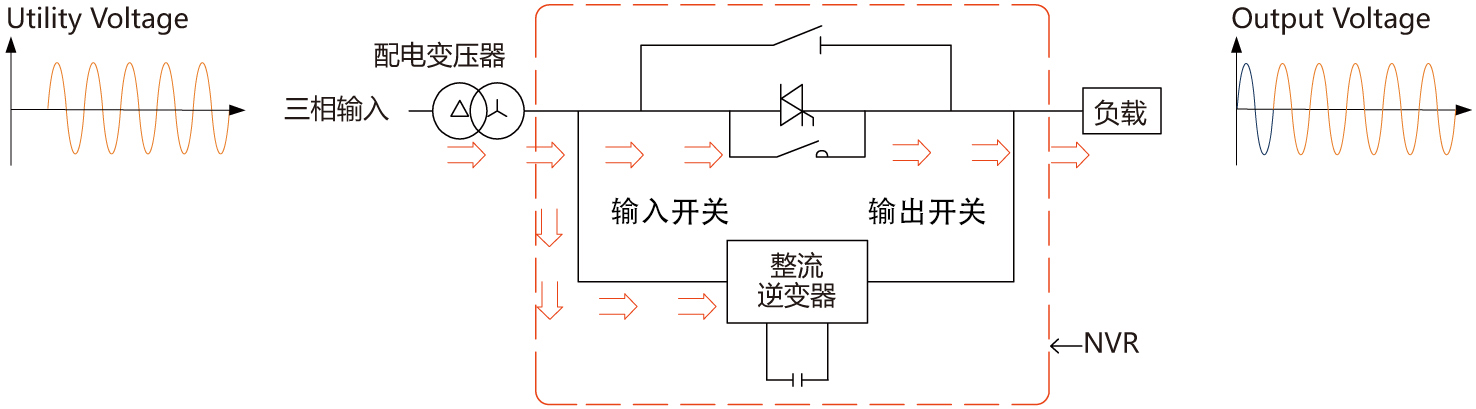

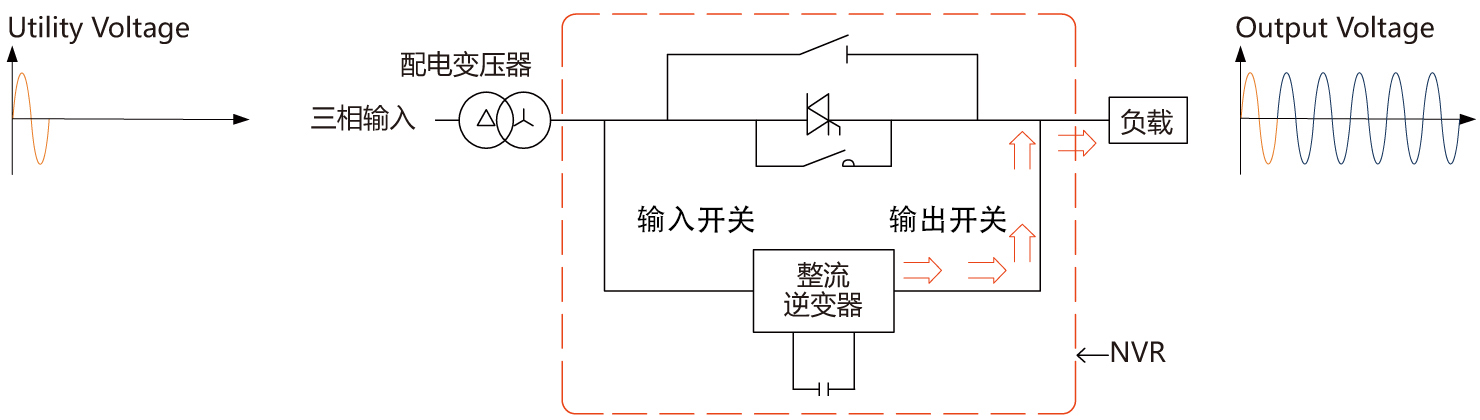

发生电压暂降

当电网出现扰动瞬间，双反接晶闸管快速关断，从而与电网隔离，由逆变器向负载供电。

电压重新稳定

NVR双反接晶闸管导通，逆变电路关闭，负载将再次由电网供电，整流电路重新对储能电容充电。

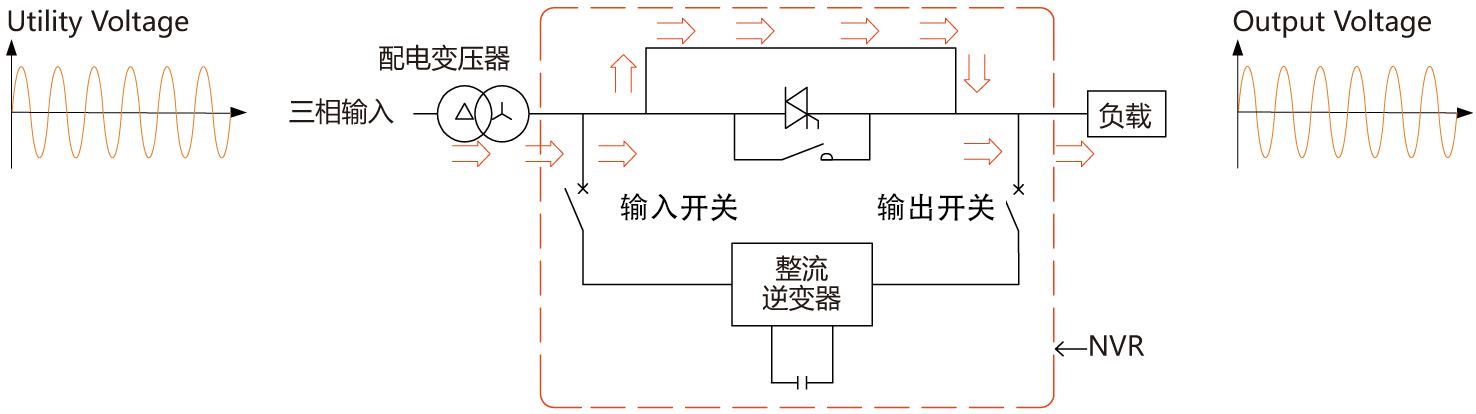

故障安全旁路工作

NVR故障或维护的情况下，负载电流将自动转移到故障安全旁路。即电流将通过井联于双反接晶闸管的接触器或旁路开关，直接向负载供电。

三相负荷不平衡自动调节装置(TLB)介绍

新能动力研发生产的三相负荷不平衡自动调节装置TLB产品，能有效抑制电网三相电流不平衡，阻尼电网谐振，并动态补偿系统无功，在短时间内完成从额定容性无功功率到额定感性无功功率的相互转换，可以胜任对冲击性负荷的补偿，不会出现过补或欠补等问题，是传统无功补偿设备所企及的，综合节能显著等特点，适用于各种工作状况。

加装三相负荷不平衡自动调节装置TLB后能有效的改善三相负载的不平衡，补偿线路无功电流，有如下几个方面:

三相平衡电流加大变压器的输出能力，使各种设备寿命变长。

三相平衡电流减小中性点电压的偏移，提高供电质量。

显菩降低变压器发热及线路损耗。

平衡三相电压，提高供电质量。

TLB特点

采用模块化设计，可单独运行，也可多模块共同运行

高开关频率保证输出电流不产生谐波

响应速度快，响应时间≤3ms

高可靠性的补偿效果，实时补偿

连续可调的无功补偿能力，克服电容器分级补偿能力不足的情况

自动限流功能，避免长时间输出过载
