新能动力多款电能质量优化设备：MEC、APF、SVG等，解决多类电网问题
NME系列配电网电能质量综合优化装言MEC (Mutifunction ElectriciyContro ler & Optimizer)产品，已通过国家电拉配电设育质星监督检验中心检测，可快速补偿无功功率，请除音波，滤除率在80%以上，目抑制电压波动和闪变能力较强，可有效补偿跌蒂深度在20%、宽度在100ms以内的电压跌薄，并能有效抑制三相不平衡，可靠性和稳定性优越，响应时间小于3ms，可解决传统并联电容器补偿的缺陷，很好的满足配电网电能质量及节能应用要求。

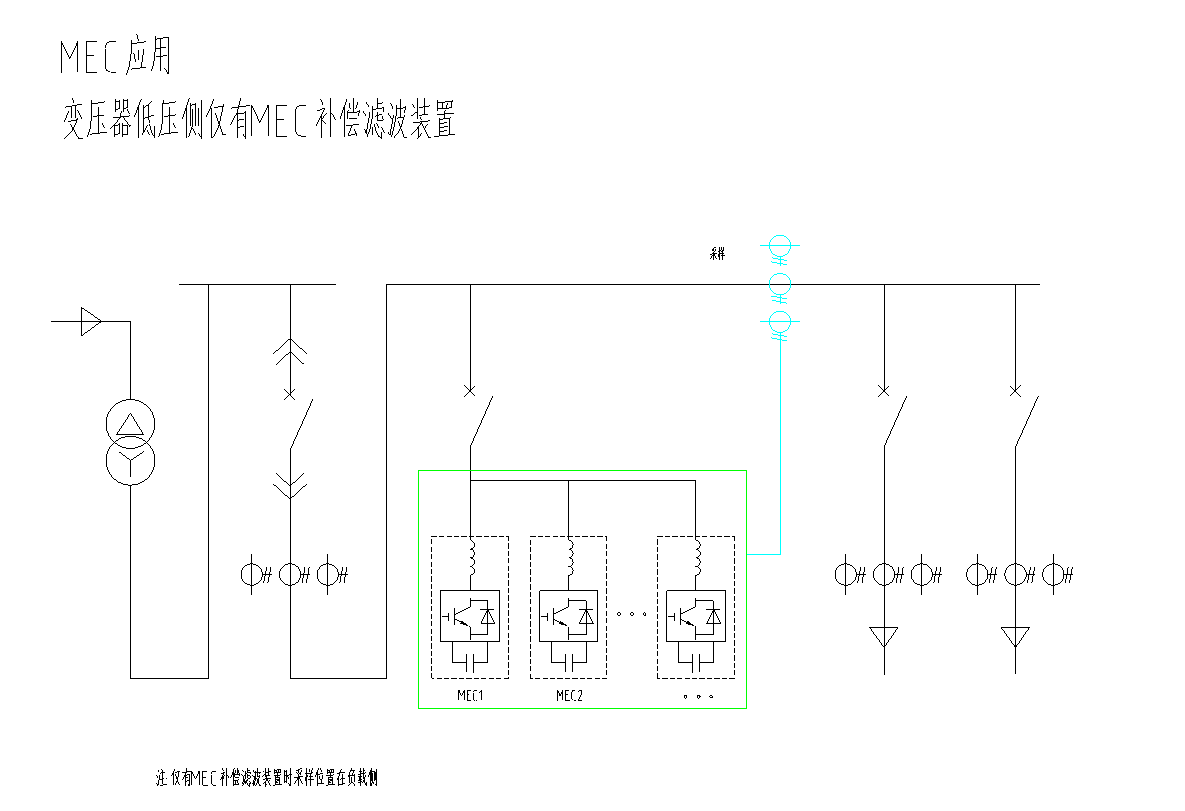

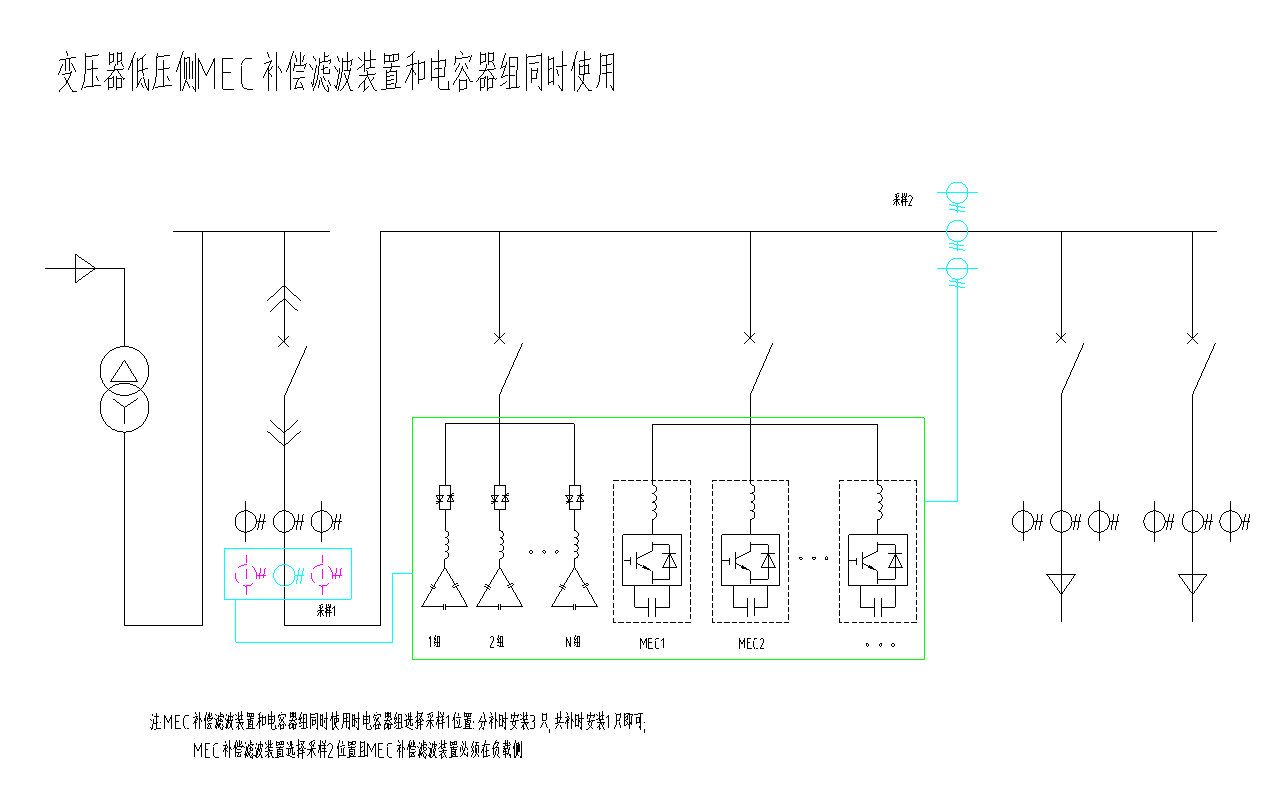

oMEC应用图
特点
1.400V，单台容量可达50~10Mvar
2.大幅度降低低压配电网的线路损耗，使无功达到就地平衡，提高配电网实际输电容量3.滤除低压配电网用户设备产生的谐波电流，消除谐波电流在线路上产生的损耗及对其他用电设备的干扰4.改善三相不平衡问题，提高10kV/0.4kV变压器运行安全性
5.改善因雷击、短路、过负荷等原因造成的电压闪变等异常情况
6.同时补偿电网无功、谐波、三相不平衡
0加装MEC后
1.大幅度降低低压配电网的线路损耗，使无功达到就地平衡，提高配电网实际输电容量2.滤除低压配电网用户设备产生的谐波电流，消除谐波电流在线路上产生的损耗及对其他用电设备的干扰3.改善电网三相不平衡问题，提高10kV/0.4kV变压器运行安全性
4.大幅度改善由于高压线路雷击、瞬间短路、过负荷等原因造成的电压闪变等异常
广泛便用的负载大部分为非线性负载，如整洗器、变频器、UPS、电梯，空调、节能灯、复印机、家用电器等，这些非线性负载会产生大量诸波电流并注入电网中，便电压波形产生畸变:对电网和所有后调用户产生严里的危言。另外，冲击性、波动性负载，比如:电狐炉、煤操设备等，在运行中不仅会产生大里的高次谐读，而目道成电压波动、闪变和三相不平衡等电能质量问题，严重影响了电能的使用效率。

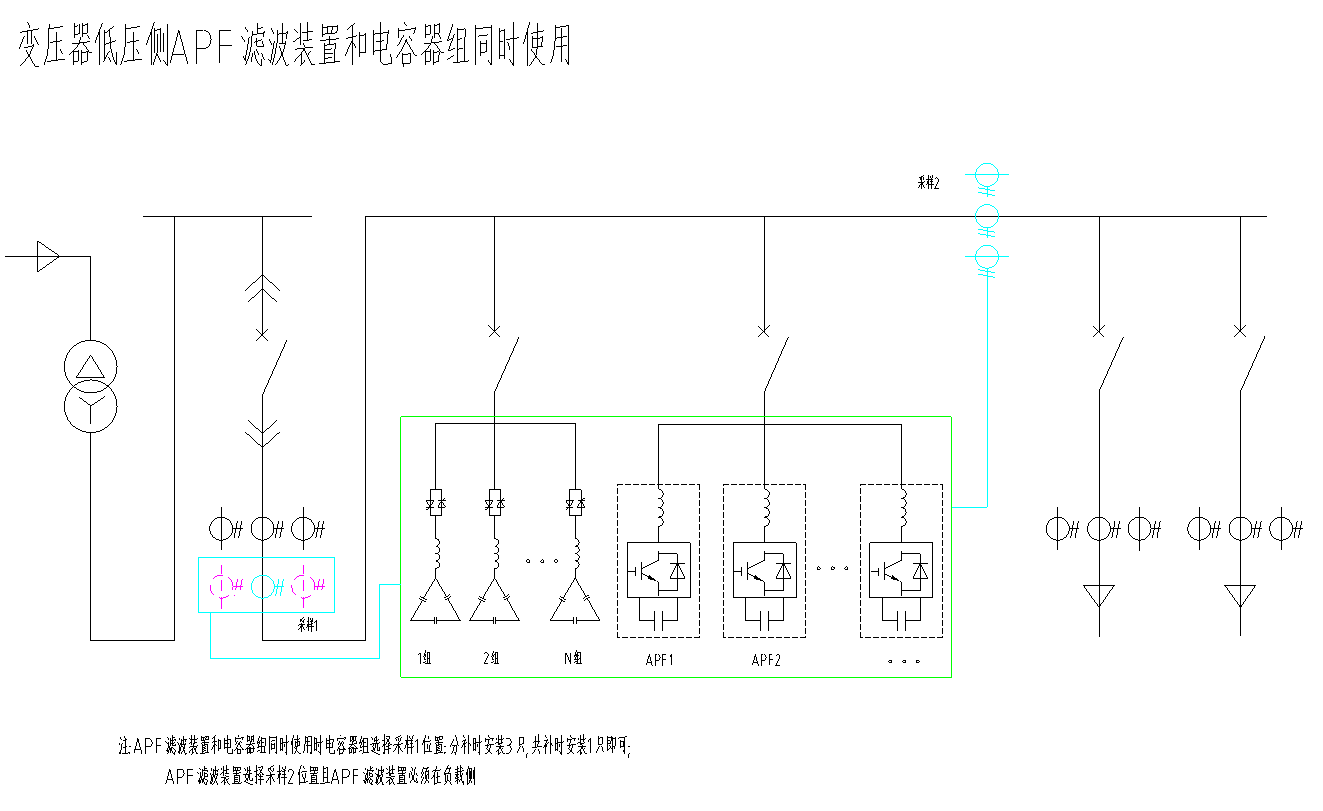

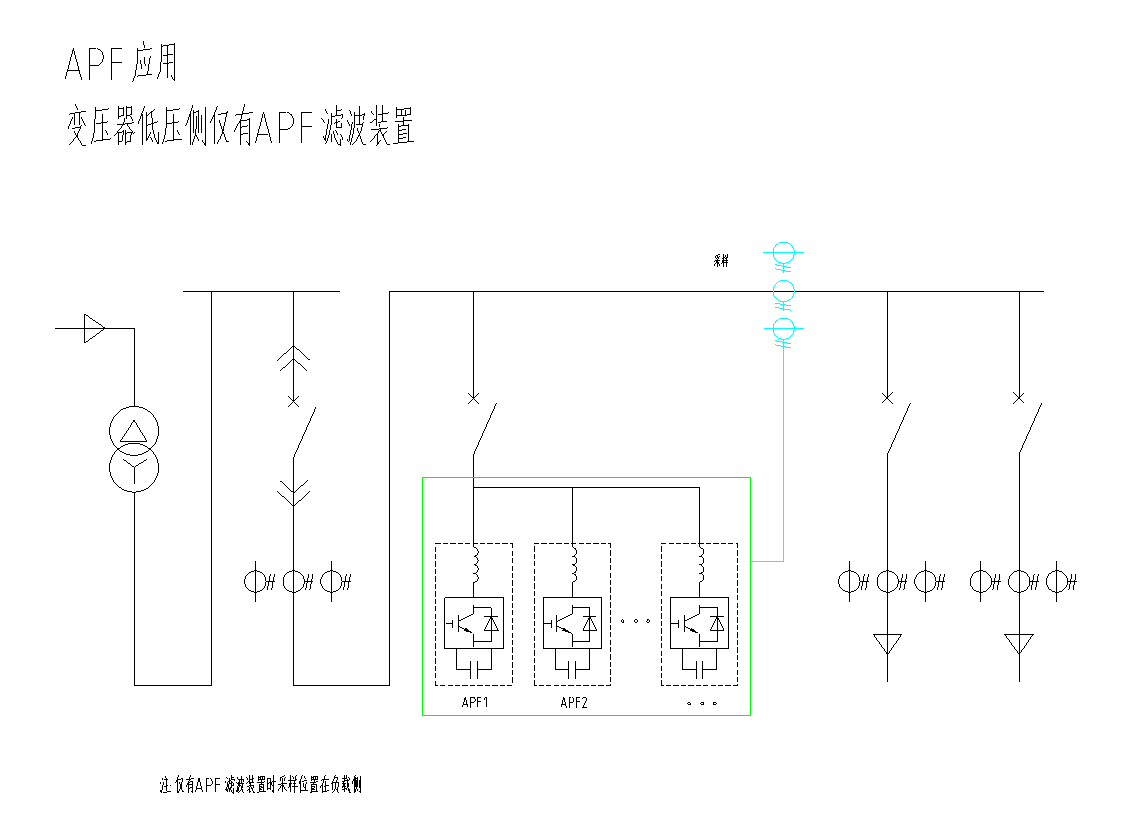

NAP系列有源虑波器APF可动态实时海除2-50次谐波，有效海除率达95%，快速治理闪变和电压波动，且具备很漫扩展能力，不同容量的滤波器相互扩展，使得用户可制定更加灵活的谐波治理方案。
特点
1.208V,400V，600V,690V，多种电压等级
2.故障模块不影响正常模块的运行，并可带电更换，可靠性极高
3.可动态实时滤除2~50次谐波，有效滤除率可达95%
4.全响应时间小于10ms
5.更好的治理闪变和电压波动
6.独特纹波自消除技术，纹波小
7稳定可靠性高，设计寿命20年
-应用领域
1.电网谐波较大区域用电系统，例如工厂、企业等2.使用大功率非线性负载、冲击性负载(例如气泵等)的生产企业3.对电网质量要求高的用电系统，例如医院等4.需要对无功、谐波和三相不平衡进行综合补偿的用电系统5.原有设备改造场所或要求与开关柜并柜安装的场所

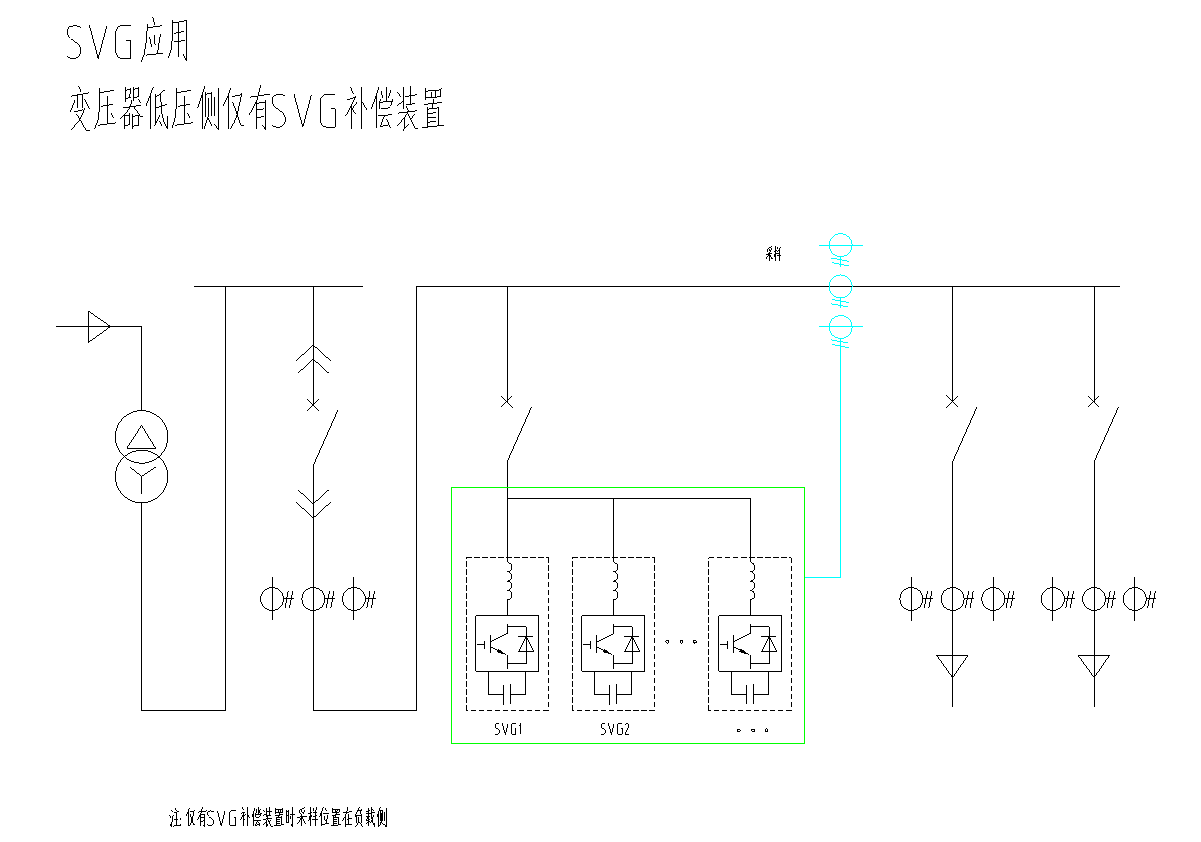

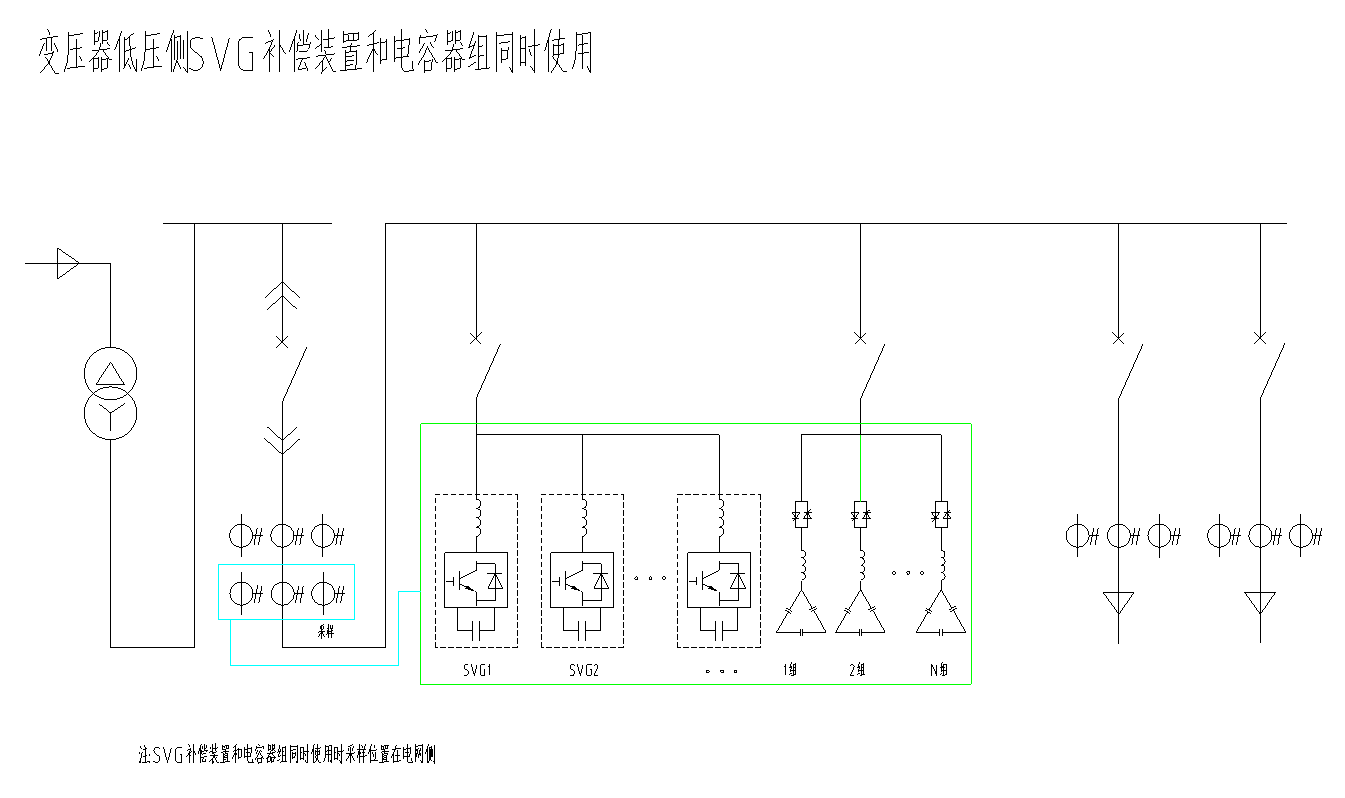

与传统的TSC/TCR为代表的SVC装置相比，静止无功发生器(SVG)的调节速度更快，运行范围宽，而且在采用多重化、多电平等PWM技术措施后大大减少了补偿电流中载波频率谐波的含量。更重要的是，SVG使用的电抗器和电容元件远比SVC中使用的电抗器和电容元件要小，这将大大缩小装置的体积，NPV，NSV系列高压静止无功发生器SVG具有如此的优越性，代表了动态无功补偿装置的发展方向。NPV系列的SVG，实现对用电系统的全面要盖，广泛应用于不同行业和工况，根据用户的使用电压等级分成了208V系列、400V系列、690V系列以及高压系列等。功率单元的模块化使装置容量便于扩展，模块的独立性使整机可靠性大大提高。
特点
1.208V，400V，600V，690V，单台容量可达10Mvar
2.故障模块不影响正常模块的运行，并可带电更换，可靠性极高
3.模块化并联设计，各模块单元可单独或同时补偿无功
4.控制电压波动和闪变能力较强，阻尼电网谐振
5.采用PWM交错技术，自身谐波极低
6.增加容量，降低损耗，净化电网
7.响应速度快，小于3ms，自身功耗较低，占地面积小
-应用领域
1.需要对无功、谐波进行综合补偿的用电系统
2.使用特殊交流电压的电解工业领域
3.功率因数低区域用电系统，例如工厂、企业等
4.使用大功率非线性负载、冲击性负载(例如气泵等)生产企业
5.用电状况恶劣的边远地区，例如农村、山区、风电场等
6.对电网质量要求高的用电系统，例如医院等
NME系列配电网电能质量综合优化装置MEC(Multifunction Electricity Controller & Optimizer)产品,已通过国家电控配电设备质量监督检验中心检测，可快速补偿无功功率，滤除谐波，滤除率在80%以上，且抑制电压波动和闪变能力较强可有效补偿跌落深度在20%、宽度在100ms以内的电压跌落，并能有效抑制三相不平衡，可靠性和稳定性优越，响应时间小于3ms，可解决传统并联电容器补偿的缺陷，很好的满足配电网电能质量及节能应用要求。
配网单相ESC介绍
新能动力研发生产的配网单相供电质量优化器ESC(Electic Energy Supply Controllor)根据220V单相线路负荷特点，采用户外杆上安装。
不同于传统的机械调压或分级调压设备，其采用新电力电子半导体控制技术跟踪，响应速度快，无过电压风险，同时具备高次谐波滤波及无功无级补偿功能，是保障供电系统末端电压合格率，降低供电线损保障供电系统设备安全。
配网单相ESC特点
采用新半导体技术，整机可靠性高
响应速度快，响应时间小于150us
自身功耗低
增加供电容量、降低损耗、净化电网，提高供电质量
保障供电电压合格率
维护方便、箱式结构设计、易于安装和调试
设计使用寿命20年
模块采用密封技术，可良好适应恶劣环境，免维护运行安全可靠
瞬态稳定电网电压，消除电网闪变及瞬时跌落，同时
补偿无功、谐波
防雨防尘设计，满足户外安装要求
三相负荷不平衡自动调节装置(TLB)介绍
新能动力研发生产的三相负荷不平衡自动调节装置TLB产品，能有效抑制电网三相电流不平衡，阻尼电网谐振，并动态补偿系统无功，在短时间内完成从额定容性无功功率到额定感性无功功率的相互转换，可以胜任对冲击性负荷的补偿，不会出现过补或欠补等问题，是传统无功补偿设备所不能企及的，综合节能显著等特点，适用于各种工作状况。
加装三相负荷不平衡自动调节装置TLB后能有效的改善三相负载的不平衡，补偿线路无功电流，有如下几个方面:
三相平衡电流加大变压器的输出能力，使各种设备寿命变长。
三相平衡电流减小中性点电压的偏移，提高供电质量。
显著降低变压器发热及线路损耗。
平衡三相电压，提高供电质量。
TLB特点
采用模块化设计，可单独运行，也可多模块共同运行
高开关频率保证输出电流不产生谐波
响应速度快，响应时间≤3ms
高可靠性的补偿效果，实时补偿
连续可调的无功补偿能力，克服电容器分级补偿能力不足的情况
自动限流功能，避免长时间输出过载
自身功耗低，相互扩展能力强
独特的散热设计，噪声小，使用寿命长
远程无线(有线)组网
箱式结构设计，体积小，重量轻，易于安装和调试
防雨防尘设计，满足户外安装要求
MEC模块产品介绍

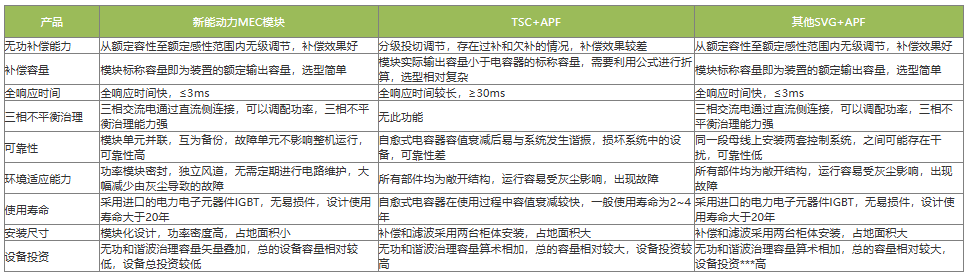

新能动力电能质品综合优化MEC模块，具有快速动态无功补偿，在短时间内完成从额定容性无功到腕定感性无功功率的相互转换，可以府任对冲击性负高的补偿，不会出现过补或欠补等问题，且滤除各相高次谐波，有效控制电网电压波动和闪变，抑制电网三相(电流)不平衡，阻尼电网谐振，适用于各种工况，是传统无功补偿设备所不能企及的。MEC模块与TSC+APF技术以及SVG+APF技术比较
MEC模块的特点
·MEC模块，单台容量30~150kvar
·接口简单，方便接线，易并联
·同时补偿无功、谐波、三相不平衡、晃电、电压闪变
·独特纹波自消技术
·集SVG、APF功能为一体，成本低
·自身功耗低，占地面积小
·独立风道设计，免维护
APF模块产品介绍
新能动力有源电力滤波器APF具有响应速度快、滤波能力强、安装灵活、方便扩展的特点，可以满足不同用户的需求。新能动力APF采用模块化设计，提高了整机的可靠性，其调节速度快，运行范围宽，采用多重化、多电平等PWM技术后大大减小了补偿点的载波频率谐波的含量。APF每个模块可单独或同时补偿无功、谐波。
APF模块的特点
APF模块与通道滤波技术比较
·APF模块，单台容量30~200A
·接口简单，方便接线，易并联
·抑制波动和闪变能力强，阻尼电网震荡
·自身谐波低，多单元并联，纹波自消技术
·可动态实时滤除2~50次谐波，有效滤除率可达95%
·自身功耗低，占地面积小
·独立风道防尘设计，免维护
·多功能多模式运行方式
SVG模块产品介绍
与传统的TSC为代表的无源装言相比，新能动力静止无功发生器SVG具有调节速度更快，运行范围更宽，且采用了多重化等PWM技术后大大减少了补偿电流中载波频率音波的含星，新能动力
SVG模块比TSC使用的电抗器和电容元件要小，大大缩小了补偿装置的体积。新能动力SVG每个模块可独立工作，功率单元的模块化使装置容星便于扩展和维护。

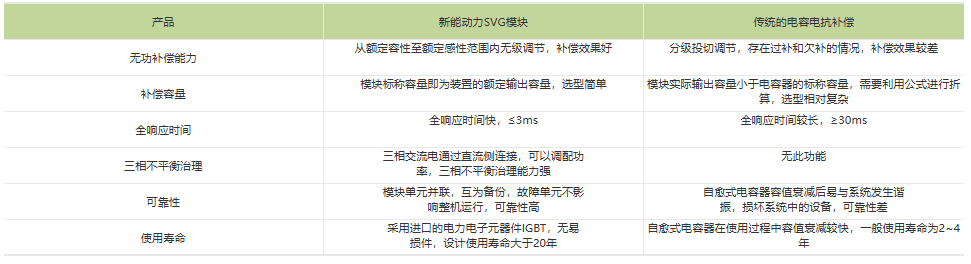

SVG模块与传统电容电抗补偿的技术比较
容量范围:C=1uF~6000uF;
容量偏差:一般±5%，根据要求可以更小;
额定电压:Un=1KV~100KV;
等效串联电阻:ESR≤5mO反峰电压可达80%以上;
充放电次数:可达2，000，000次;
损耗角正切:tg8≤0.002(100Hz);
使用环境温度宽:-40°C~+75°C;
使用地点:任何地点;
使用标准:JB/T8168或客户要求。
电容器的测量单位是法拉以及法拉的所有分支，如uF(微法)、nF(微法)和pF(皮法)
统一潮流控制器是一种功能强大、特性优越的新一代柔性交流输电装置。统一潮流控制器(UPFC)也是迄今为止通用性的FACTS装置，综合了FACTS元件的多种灵活控制手段，它包括了电压调节、串联补偿和移相等所有能力，它可以同时并非常快速的独立控制输电线路中有功功率和无功功率，UPFC可以控制线路的潮流分布,有效地提高电力系统的稳定性。
