QMA601微量水分分析仪：高精度超快响应，适用于危险工况与多场景检测

一、产品概述

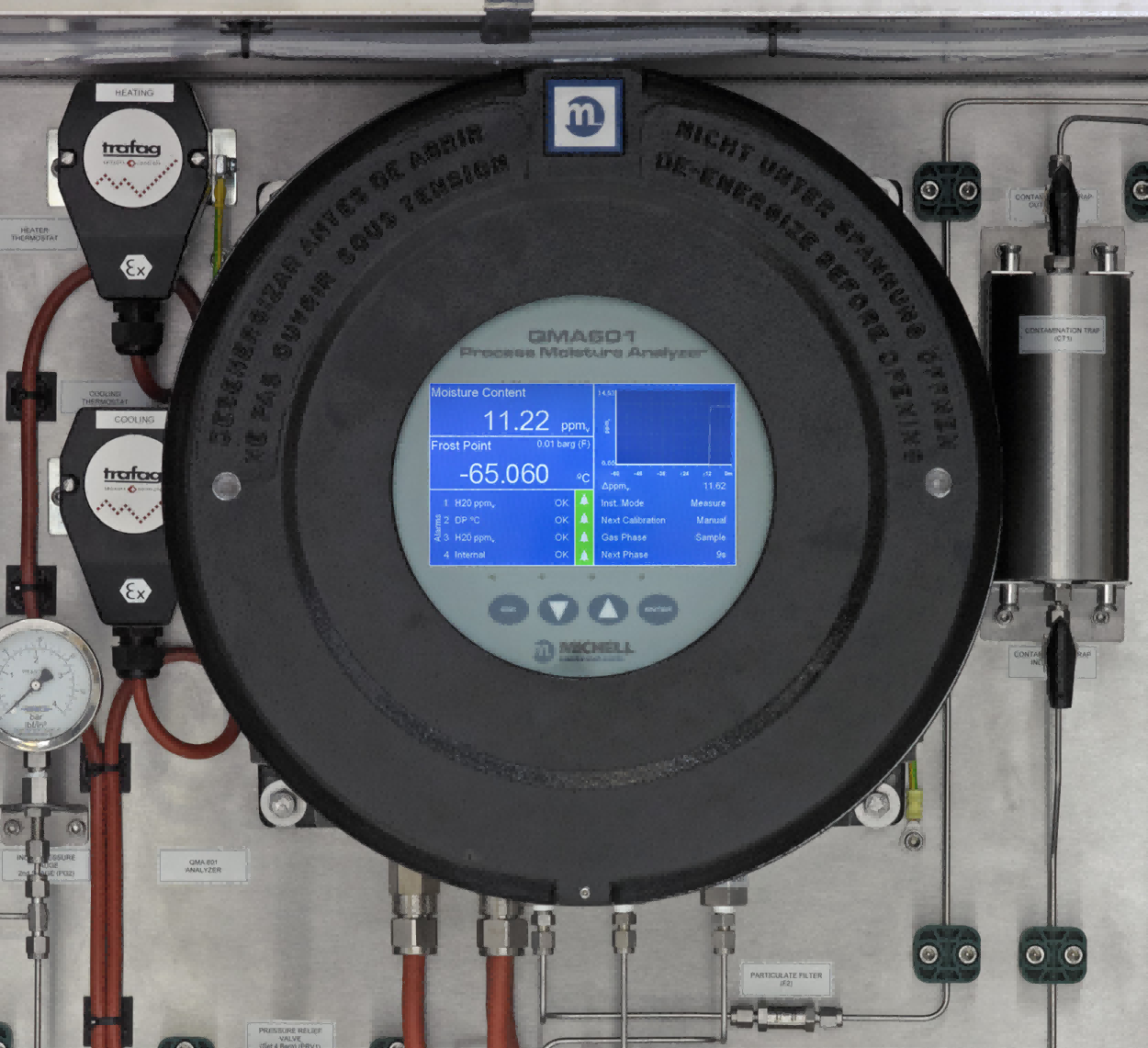

       QMA601 是密析尔面向危险工况推出的高精度、超快响应微量水分分析仪，核心采用石英晶体振荡微平衡（QCM）专利检测技术，具备可靠性高、响应迅速、测量精度优异三大核心优势，专门用于各类超低湿工艺气体的微量水分精准监测。密析尔拥有 40 余年湿度检测研发与现场应用经验，覆盖油气、炼化、电力全产业链，自主研发覆盖水露点、烃露点、微量水分全系列分析设备，全球上万套设备稳定投运，是行业公认的湿度测量专业厂商。在天然气、化工上下游工艺中，微量水分精准管控是保障设备安全、工艺高效运行的核心环节，QMA601 可完美匹配严苛低湿管控需求。

二、核心产品亮点

       测量量程宽泛稳定：0.1 ~ 2000 ppmV 微量水分全覆盖

       超高测量精度：1~2000 ppmV 区间：误差为读数的 ±10%：0.1~1 ppmV 超低湿区间：固定 ±0.1 ppmV

       超长免维护周期，整机可持续稳定运行 3 年无需维护

       内置标准湿度发生源，全自动自校验，计量可靠

       全套隔爆安全认证：IECEx、ATEX、TR CU Ex、cCSAus，危险 1 区直接安装

       7 英寸彩色触控人机界面，操作直观，防爆环境下操作无需特殊动火许可

       内置 14 项设备 / 工艺状态报警逻辑，故障、超限全覆盖

       预设 21 种标准载气参数，支持 3 种自定义工艺气体适配

       依托密析尔 40 年湿度测量技术积淀，整机质量体系完善

三、典型应用场景

       天然气乙二醇脱水装置微量水监测

       天然气分子筛深度干燥工艺出口检测

       天然气长输管线、储气库气质监控

       炼油催化重整装置循环氢水分分析

       乙烯、丙烯烯烃合成原料气控湿

       LNG 液化生产、气化外输工艺微量水分检测

四、详细技术参数

    1.测量核心指标

       检测原理：石英晶体振荡微平衡 QCM 技术，超快响应微量水分检测

       校准标准区间：0.1 ~ 700 ppmV

       整机测量量程：0.1 ~ 2000 ppmV

       测量精度1 ~ 2000 ppmV：读数的 ±10% ；0.1 ~ 1 ppmV：±0.1 ppmV

       重复性：1 ~ 2000 ppmV：读数的 ±5% ；0.1 ~ 1 ppmV：±0.1 ppmV

       检测下限：0.1 ppmV

       可选显示单位：ppmV、ppmW、mg/Nm³、水汽分压 Pa、露点℃/℉、lbs/MMscf

       响应速度：T63（63% 响应）＜2 分钟  ；T95（95% 满值响应）＜5 分钟

       自校准系统

       内置溯源级标准湿度发生器，校准数据可溯源英国 NPL、美国 NIST 国家级计量基准

       检测灵敏度：取 0.01 ppmV 或 读数 1% 中较大值

    2.电气、信号与报警配置

       供电规格：

       ATEX/IECEx 防爆机型：85~264V AC 47/63Hz 或 24V DC 双供电

       cCSAus 北美机型：仅支持 24V DC 供电

       报警输出（无源干接点 FORM C）

       1 路系统故障报警  ；3 路工艺超限报警，可自由绑定露点、水分、压力等参数

       模拟输出（二选一配置）；2 路 4–20mA 电流输出，最大负载 500Ω   ；2 路 1–5V 电压输出，最小负载 1MΩ

       数字通讯：RS485 Modbus RTU、Modbus TCP 双协议

       数据记录：设备本地有限存储，配套专用上位软件实现完整数据记录

      人机交互：7 英寸彩色 LCD 触摸屏

       电缆接口：M20 标准防爆电缆格兰头

    3.样气工况条件

       进气最高压力：3 barg (43.5 psig)

       出气背压上限：2 barg (29 psig)

       额定样气总流量：300 mL/min

       允许样气温度：0 ~ +100℃（32 ~ +212℉）

    4.环境工作温度

       仅分析仪主机：+5 ~ +45℃，最高相对湿度 90% RH

       配套完整取样系统整机：-20 ~ +55℃，最高相对湿度 95% RH

       可选配伴热、恒温、外壳冷却组件，保证设备内部恒温维持 + 5~+45℃

    5.机械壳体规格

       防结构：GUB Exd 隔爆型防火壳体

       壳体材质：LM25 无铜铸铝（EN AC-42000，镁含量＜0.6%），配防爆观察玻璃窗

       防护等级：隔爆结构、聚酯防腐涂层，IP66、NEMA 4

       气路接口：1/8” NPT 内螺纹

       整机重量（不含取样系统）：35kg（77lb）

       取样系统外壳：316L 不锈钢耐腐蚀材质

       完整防爆认证明细

       ATEX / IECEx 欧盟防爆

       II 2 GD Ex d IIB+H2 T6 Gb，Ex tb IIIC T85°C Db，环境温度 -40℃ ~ +60℃

       TR CU 欧亚海关联盟防爆

       1Ex d IIB+H2 T4 Gb X、1Ex tb IIIC 130°C Db X；1Ex d IIB+H2 T3 Gb X、1Ex tb IIIC 195°C Db X

       cCSAus 北美防爆认证

       Class I Zone 1，Ex d IIB+H2 T6 Gb，Tamb -20℃ ~ +55℃

       Class I Div 1，B/C/D 气体组 T6，Tamb -25℃ ~ +55℃
