XTP601 - EX氧分析仪：多气氧含量检测利器，资质全、精度高、应用广
一、产品概述

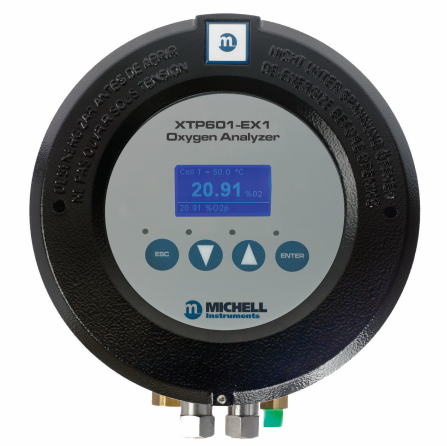

XTP601-EX 氧分析仪结构坚固，线性与稳定性表现优异，可精准检测氢气、氮气、沼气、二氧化碳等多种气体中的氧含量。传感器内置在IP66防护等级外壳中，适用场景广泛；搭配火焰捕捉器后具备防爆能力，可部署于各类危险工况环境。
二、产品核心亮点
资质齐全：支持常规工况，同时拥有 ATEX、IECEx、CCSAUS、TC、TR、Ex 等多项危险区域认证。
量程丰富：可选 0–0.5%、0–50%、20%、80%、90–100% 多档测量量程。
操作便捷：配备触摸显示屏，现场可直接校准、参数调节，无需额外办理防爆审批。
测量精准：常规量程精度优于满量程 1%。
稳定性强：零点漂移低，每月漂移量小于 0.25%。
信号输出：搭载 RS485 通讯接口，两路 4-20mA 模拟输出，符合 NAMUR NE 44 标准。
运维简单：结构设计精简，日常维护工作量小，综合维护成本低。
三、典型应用场景
碳氢化合物生产：惰性保护气体氧含量监测
医药、化工行业：工艺惰性气体检测
沼气领域：垃圾填埋场、沼气厂气体分析
冶金行业：炉内气体成分管控
工业工艺：催化重整工序、氮气发生器、氧气发生器配套检测
四、技术参数
1.性能参数
测量原理：热磁式氧传感器
被测气体要求：工艺取样气体，无冷凝液，固体颗粒粒径＜5μm
测量量程：0–0.5%、0–50%、20%、80%、90–100%
显示分辨率：标准量程 0.01%，超大量程 0.1%
显示方式：背光 LCD 液晶屏
测量精度：常规量程为 ±0.02% 氧含量或＜±1% FS（取较大值）；80%/90–100% 特殊量程＜0.2% 氧含量
响应时间（T90，开启 HSR 功能）：＜15s
重复性：±0.2% FS 或 0.01% 氧含量（取较大值）
线性度：±0.5% FS 或 0.05% 氧含量（取较大值）
零点 / 量程稳定性：每月漂移均为量程的 ±0.25%
样气流量：GP1/GP3 机型 100~500 ml/min；EX1/EX3/GP2 机型 270~330 ml/min
样气压力：0.75 ~ 2 BarA
样气温度：5℃ ~ +55℃（标准最高 + 45℃）
取样室温度：标准 + 50℃，可选配 + 55℃、+60℃规格
适配背景气：氮气、二氧化碳、甲烷、氢气、沼气（出厂按对应气体校准）
2.电气参数
模拟输入：2 路 4–20mA 输入，一路外接传感器信号显示，一路用于工艺工况动态补偿
模拟输出：2 路 4–20mA 输出；第一路同步仪表测量量程，第二路支持 0-100% 自定义配置
报警输出：两路单磁双转型 (SPCO) 继电器报警，规格 250V、最大 5A
数据存储：本机可存储 40 组报警记录、氧含量极值数据，附带时间戳；支持数字通讯远程采集数据
数字通讯：RS485 接口，Modbus RTU 协议
供电规格：24V DC，最大工作电流 1.5A
电缆接口：配备 3 个 M20 电缆入口，配套提供电缆密封套、导管接口、堵头等附件
3.运行环境参数
环境温度：5℃ ~ +55℃
环境压力：750mbar ~ 1250mbar
4.机械结构参数
预热时长：＜25 分钟
稳定时长：5 分钟
外形尺寸（宽 × 深 × 高）：234×234×172mm
设备重量：9.7kg
气路材质：316 不锈钢、430F 不锈钢、硅胶玻璃、铂金、3M 2216 密封胶
O型圈材质：硅橡胶、氟橡胶、合成橡胶
气体接口：EX1/EX3/GP2 为 1/8” NPT 内螺纹；GP1/GP3 为 1/4” NPT 内螺纹
防护等级：IP66、NEMA 4X
5.防爆认证及密封圈耐温
防爆认证
ATEX：II 2GD Ex d IIB+H2 T6 Gb；Ex tb IIIC T85°C Db IP66
IECEx：Ex d IIB+H2 T6 Gb；Ex tb IIIC T85°C Db IP66
CCSAus：Class I, Division 1, Groups B,C,D, T6
INMETRO：Ex d IIB+H2 T6 Gb；Ex tb IIIC T85°C Db IP66
TC TR：Ex 1 Ex d IIB+H2 T6 Gb
密封圈工作温度（ATEX/IECEx 环境）
硅橡胶：-40℃ ~ +55℃
氟橡胶：-15℃ ~ +55℃
合成橡胶：-10℃ ~ +55℃
