隧道台车模板介绍：分类、构造、优势与不足，适用范围及施工流程
一、什么是隧道台车模板

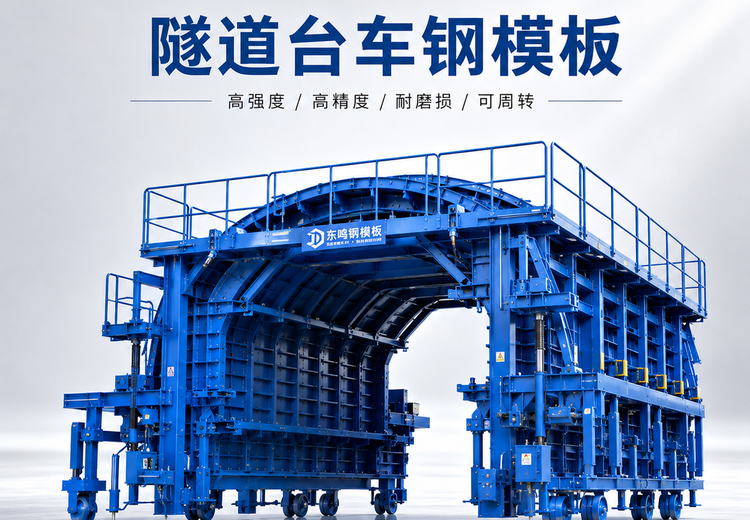

隧道台车也叫隧道衬砌台车，是隧道二衬混凝土专用整体式钢模台车，一次性浇筑隧道拱顶、边墙、仰拱以上整圈衬砌，不用小块模板拼装，是公路隧道、铁路隧道、市政隧道、引水隧洞必备大型施工设备。
简单理解：自带行走、自带支撑、自带整体钢模板的隧道移动浇筑架。
二、主要分类1. 按结构形式
- 全圆衬砌台车：圆形隧洞、引水隧道、水利隧洞
- 边顶拱台车：常规公路 / 铁路隧道，只做边墙 + 拱顶，仰拱单独浇筑
- 简易台车（格栅台车）：小断面、短隧道、造价低
- 液压自行式台车：全自动液压收拢、脱模、行走，不用人工撬模
2. 按断面尺寸
适配隧道：小断面、中断面、大断面、超大跨度市政隧道
三、整体构造组成
-
钢模板系统面板 Q235 钢板，厚度5mm～8mm；背面密布纵肋、横肋、弧型加强筋，保证整体弧度不变形、不涨模。
-
门架主骨架工字钢、槽钢、方管焊接成整体门架，承受混凝土侧压力和自重，是核心承重结构。
-
液压系统油缸、液压泵站，实现升降、左右伸缩、脱模收拢。
-
行走系统行走轮、轨道，可沿隧道轨道自行向前移动，转场不用吊车。
-
支撑调节系统竖向千斤、水平千斤、斜撑，用来调标高、调中线、固定稳固。
-
工作平台与注浆口两侧多层作业平台，模板预留注浆口、观察窗、振捣口。
四、核心优势
- 整体成型一次浇筑隧道整环二衬，无拼缝、弧度标准、混凝土外观漂亮。
- 施工速度快脱模、行走、立模一体化，循环施工，大大缩短工期。
- 刚度大、安全稳定整体门式钢架，抗侧压强，不爆模、不变形、不跑模。
- 节省人工不用零散拼装小块钢模，人工少、劳动强度低。
- 周转次数高整车钢结构，正常隧道工程可反复用多个项目。
五、缺点
- 设备体积大、自重大，进场退场需要大件运输、吊车配合。
- 一次性造价高，适合长隧道、批量隧道；短隧道不划算。
- 断面专用性强，隧道截面一改，台车基本不能通用。
六、适用范围
- 高速公路、国道山岭隧道
- 高铁、铁路隧道
- 市政城市隧道、下穿隧道
- 水利引水隧洞、排污隧道
- 矿山巷道、地下管廊大型衬砌
七、施工工艺流程
放线定位 → 台车行走就位 → 液压调拱、调中线标高 → 加固斜撑 → 封堵端头模板 → 分层浇筑二衬混凝土 → 凝固达标 → 液压脱模 → 自行前移下一循环
八、常用规格与价格参考（云南 / 昆明 2026）
- 常规公路隧道台车：9m、12m 一节衬砌长度
- 面板厚度：常规 6mm，重载 8mm
- 定制造价：几十万到上百万一台，按断面宽度、长度、液压配置定价
- 也可租赁隧道台车，按月计费，适合短期项目
