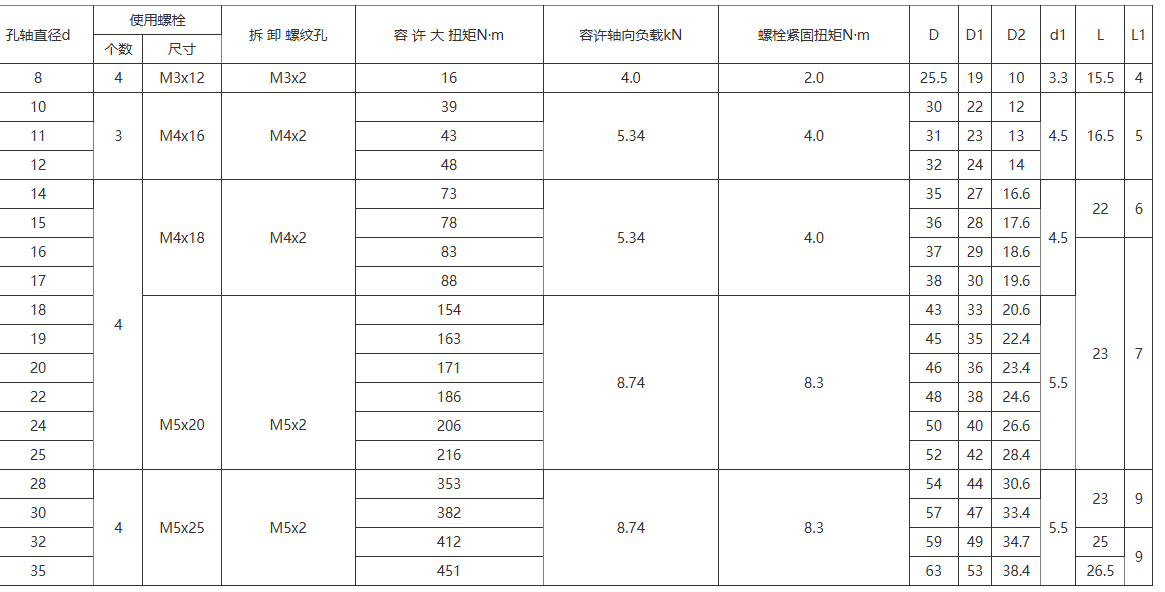

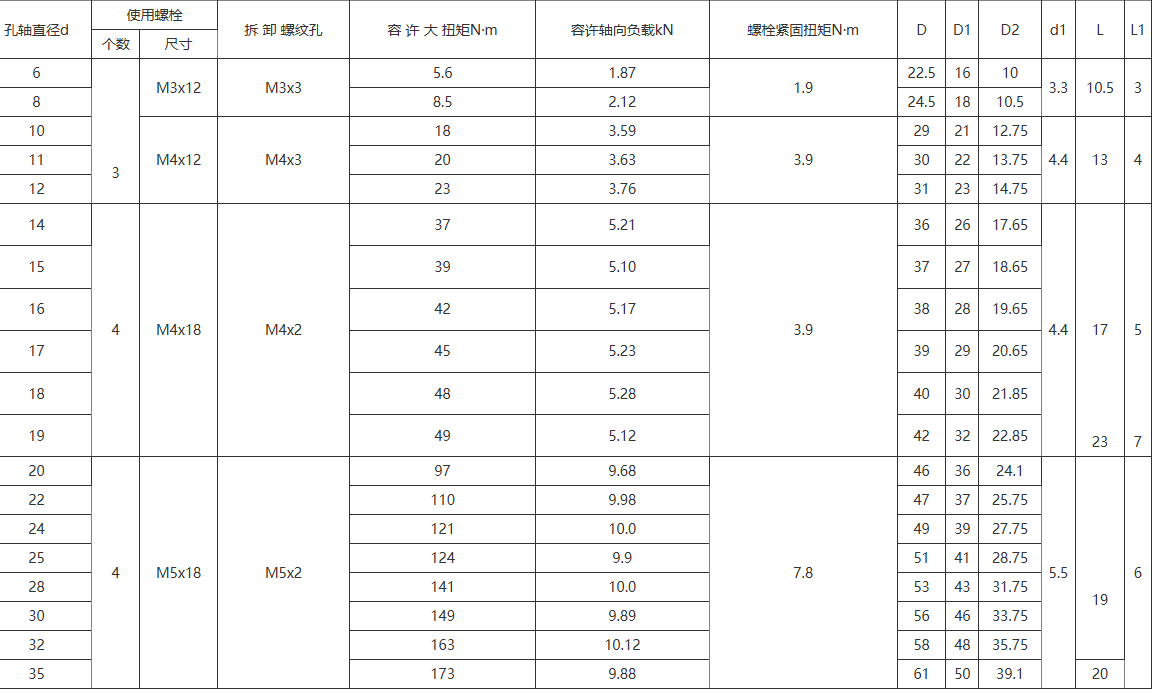

免键同步带轮：无需轴加工不降低轴强度，含安装、拆卸注意事项及衬套尺寸表

2026-01-09

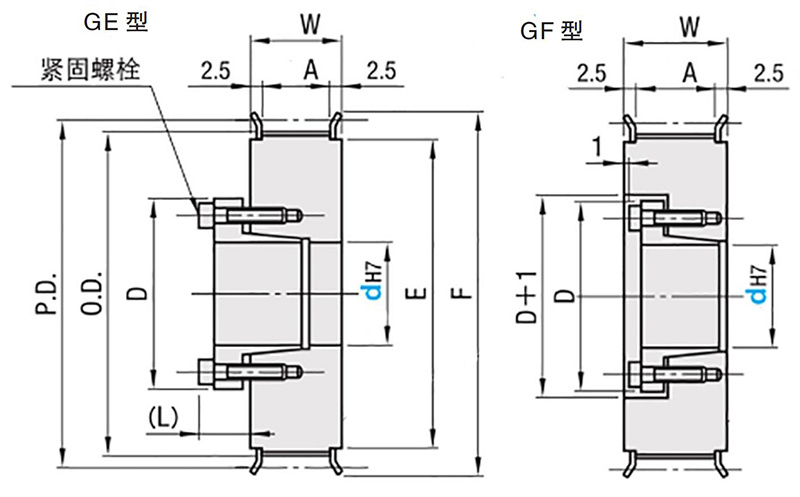

免键同步带轮

免键同步带轮的特长
·不需要键槽等轴加工。
·由于不需要轴加工，因此不会降低轴的强度。
·易于进行定位。

安装注意事项
·安装时请务必在轴表面、带轮与衬套的接触面和紧固螺栓上涂抹润滑油或润滑脂。否则将无法牢靠紧固，可能导致轴空转。

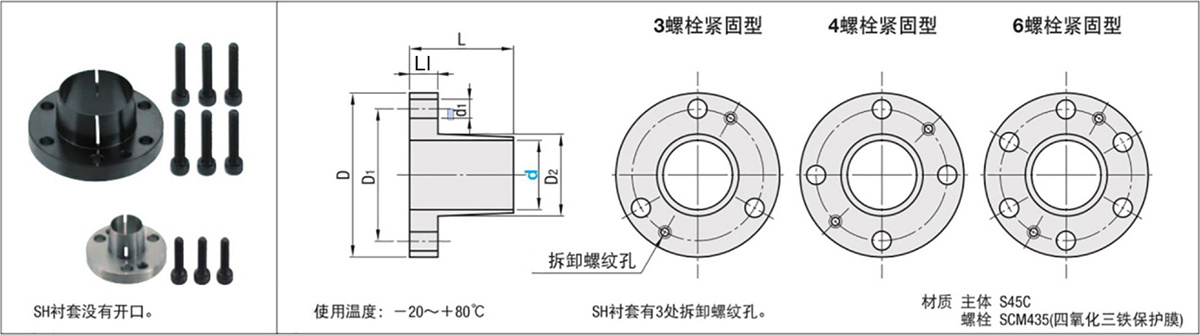

·衬套插入轴之后，请紧固螺栓。(如果在插入前紧固螺栓，将导致衬套变形。)
·拧紧螺栓时需使用扭矩扳手。
·请勿使用附带的紧固螺栓以外的螺栓。

拆卸
·请在装置完全处于停止状态下进行作业。
·请在圆周方向上按顺序松动紧固螺栓。
·请将螺栓插入拆卸螺纹孔，并均匀地拧入。
·重新安装时，请重复“安装”中的步骤。

安装
1 请擦除轴表面的脏物，并薄薄涂抹润滑油或润滑脂。(请勿使用含有钼类减摩剂的润滑油、润滑脂。)
2 同样请擦拭直齿轮与衬套的接触面，并涂抹润滑油或润滑脂。另外，紧固螺栓的螺纹面、支承面也要涂抹。
3 请将直齿轮与衬套临时组装后插入轴。(请勿不穿入轴而直接用螺栓紧固衬套。)
4 定位完成后，请按对角线顺序，先用扭矩扳手轻轻地(规定紧固扭矩的约1/4)紧固螺栓。
5 请提高紧固扭矩(规定紧固扭矩的约1/2)进行紧固。
6 再按规定紧固扭矩进行紧固。
7 请在圆周方向上按顺序对紧固螺栓进行紧固。
